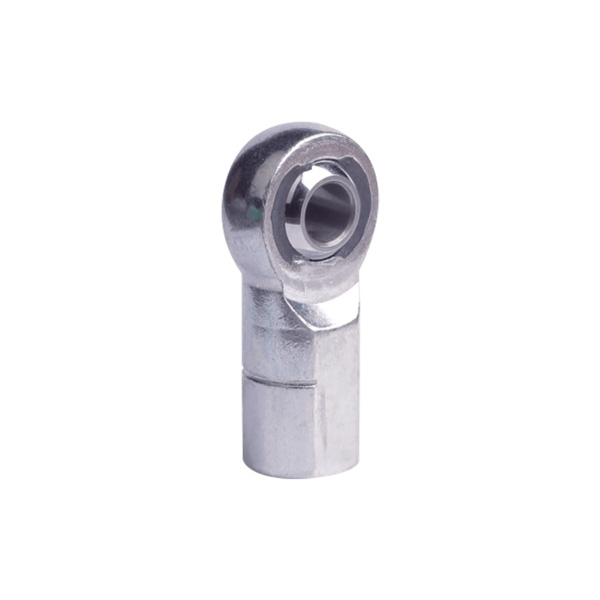

Højbelastede Injection Rod Ends PMXF
Nylon Series højbelastede injektionsstangender PMXF med 3-delt standardsortiment af selvsmørende. Velegnet til lette til mellemstore/tunge industrielle/mekaniske applikationer, entreprenørudstyr, landbrugsudstyr, fritidskøretøjer, præcisionsudstyr, lineær bevægelse
Send forespørgsel
Produkt beskrivelse
|
Del nr. |
Dimensioner |
Vægt |
||||||||||
|
|
N Tråd 6H |
A ±0,4 |
D ±0,25 |
E ±0,25 |
C +1,50 -0,75 |
F +0,05 -0,25 |
T ±0,12 |
W ±0,12 |
B +0,065 -0,012 |
a° Fejljustering VINKEL |
Dansens DAG REF |
Kg ≈ |
|
PMXF5 |
M5x0,8 |
27.00 |
16.00 |
11.00 |
14.00 |
9.00 |
6.25 |
8.00 |
5.00 |
14° |
11.10 |
0.019 |
|
PMXF6 |
M6X1.0 |
30.00 |
19.00 |
13.00 |
14.00 |
11.00 |
7.00 |
9.00 |
6.00 |
13° |
12.70 |
0.029 |
|
PMXF8 |
M8x1,25 |
36.00 |
22.25 |
16.00 |
17.00 |
14.00 |
8.75 |
12.00 |
8.00 |
18° |
15.88 |
0.051 |
|
PMXF10 |
M10x1,5 |
43.00 |
27.00 |
19.00 |
21.00 |
17.00 |
10.50 |
14.00 |
10.00 |
17° |
19.05 |
0.086 |
|
PMXF12 |
M12x1,75 |
50.00 |
30.00 |
22.00 |
24.00 |
19.00 |
12.00 |
16.00 |
12.00 |
17° |
22.23 |
0.124 |
|
PMXF14 |
M14x2,0 |
57.00 |
34.75 |
25.00 |
27.00 |
22.00 |
13.50 |
19.00 |
14.00 |
21° |
25.40 |
0.184 |
|
PMXF16 |
M16x2,0 |
64.00 |
38.00 |
27.00 |
33.00 |
22.00 |
14.25 |
21.00 |
16.00 |
23° |
28.58 |
0.223 |
|
PMXF20 |
M20x1,5 |
77.00 |
46.00 |
34.00 |
40.00 |
30.00 |
18.00 |
25.00 |
20.00 |
20° |
34.93 |
0.436 |
Materiale og overfladebehandlinger:
- Krop: legeret stål 35CrMo med varmebehandling. Alternativt rustfrit stål med overfladepassivering.
- Stålkugle: lejestål GCr15 med hårdforkromning. Alternativt rustfrit stål 440C.
- Race: nylon.
- For venstregevind skal du tilføje suffikset "L", f.eks. PMXFL 8.
Ningbo Dongzhou Transmission Co., ltd er veludstyret med mere end 300 alle former for præcisionsbearbejdningsudstyr og professionelle testinstrumenter. Ningbo Dongzhou Transmission Co., ltd er førende producent af højbelastede indsprøjtningsstangender PMXF og højbelastede indsprøjtningsstangender PMXF leverandører, som er specialiseret i fremstilling af mekaniske reservedele, dele til landbrugsmaskiner og bildele som Clevises, Bolte, Clips, Rod Ends, Radial Sfærisk glideleje, kugleled og så videre. Ikke-standardprodukter kan designes og sættes i produktion i henhold til prøver eller tegninger i overensstemmelse hermed. Fabriksfremstillede High Loaded Injection Rod Ends PMXF er velkomne både hjemme og i udlandet markeder som USA, Europa, Mellemøsten, Sydøstasien osv. Vi engroshandler også disse produkter over hele verden.
Hot Tags: Højbelastede sprøjtestangsender PMXF, Kina, producent, leverandør, fabrik, tilpasset, på lager
