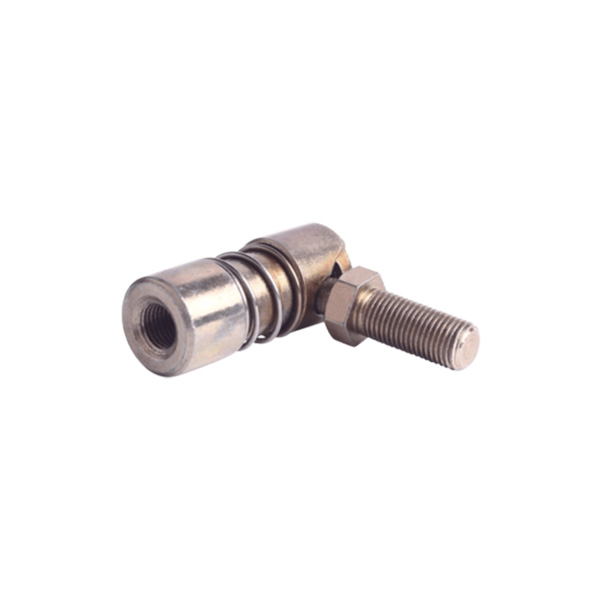

Kugleled QI

Kugleled QI er vores hurtige frakoblingskugleled, der bruges i applikationer, hvor huset let skal kunne afmonteres fra kuglebolten. Dette opnås ved at trække det fjederbelastede ydre hus tilbage. Imperiale og metriske størrelser og gevind er begge tilgængelige. Specials: Specielle størrelser og konfigurationer er tilgængelige i volumen.

Send forespørgsel

Produkt beskrivelse

Del NR.	Dimensioner												Min. Træk test	Min. Klippe
	D₁	D₂	A	C	F	G	J	L	M	N	P	S	lb	lb
Ql 187	10-32-2B	10-32-2A	.125	.063	.4375	.4375	.3125	.4375	1.094	.9063	.4375	.250	430	500
QI250	1/4-28-2B	1/4-28-2A	.125	.063	.4690	.5620	.3750	.5620	1.250	.9690	.610	.350	560	500
Ql 312	5/16-24-2B	5/16-24-2A	.156	.094	.5310	.6870	.4370	.6250	1.453	1.1250	.630	.438	1000	1500
Ql 375	3/8-24-2B	3/8-24-2A	.187	.094	.6870	.8750	.5000	.7500	1.750	1.3750	.812	.470	1580	2400
Ql 500	1/2-20-2B	1/2-20-2A	.250	.094	.8750	1.125	.6250	1.000	2.530	2.0300	1.000	.570	2400	2700

1)Alternativt venstregevind til kugleskålen.

2) Fyldt med smøremiddel for at cirkulere smidigt uden blokering.3) Medmindre andet er angivet, alle dimensioner i tommer.

Materiale og overfladebehandlinger:

1) Kuglefatning: lavt kulstofstål Q235A; Kuglestuds: medium kulstofstål 45; Skal: ow kulstofstål 20.zinkbelægning. Fjeder: rustfrit stål 304.

2) Bold og kuglebolt: alternativ rustfrit stål 304, rustfrit stål 303 eller rustfrit stål 316. Overfladepassivering.

3) Kuglefatning og kuglebolt: alternativ aluminium 6061 med anodisk oxidationsbehandling.

Ningbo Dongzhou Transmission Co., ltd er veludstyret med mere end 300 alle former for præcisionsbearbejdningsudstyr og professionelle testinstrumenter. Ningbo Dongzhou Transmission Co., ltd er førende producent af Kugleled QI og Kugleled QI leverandører, som er specialiseret i fremstilling af mekaniske reservedele, landbrugsmaskiner dele og bildele som Clevises, Bolte, Clips, Rod Ends, Radial Sfæriske Glattlejer, Kugleled og så videre. Ikke-standardprodukter kan designes og sættes i produktion i henhold til prøver eller tegninger i overensstemmelse hermed. Fabriksfremstillede Kugleled QI er velkomne både hjemme og i udlandet markeder som USA, Europa, Mellemøsten, Sydøstasien osv. Vi engroshandler også disse produkter over hele verden.
