Radiale sfæriske glidelejer: Den selvjusterende lejeløsning til krævende applikationer

I mange mekaniske systemer fungerer aksler og forbindelseskomponenter ikke altid under perfekt justering. Små installationsfejl, strukturelle deformationer eller ændrede belastninger kan skabe yderligere belastning på almindelige lejer.

Det er herRadiale sfæriske glidelejerblive værdifuld. I modsætning til konventionelle rullelejer, der er afhængige af kugler eller ruller, bruger sfæriske glidelejer en glidende kontaktstruktur, der tillader vinkelbevægelse, mens de understøtter radiale belastninger.

Fra entreprenørmaskiner og bilsystemer til industrielt udstyr og automationsenheder hjælper disse lejer med at forbedre den mekaniske fleksibilitet, reducere stresskoncentrationen og opretholde stabil drift under udfordrende forhold.

Hvad er radiale sfæriske glidelejer?

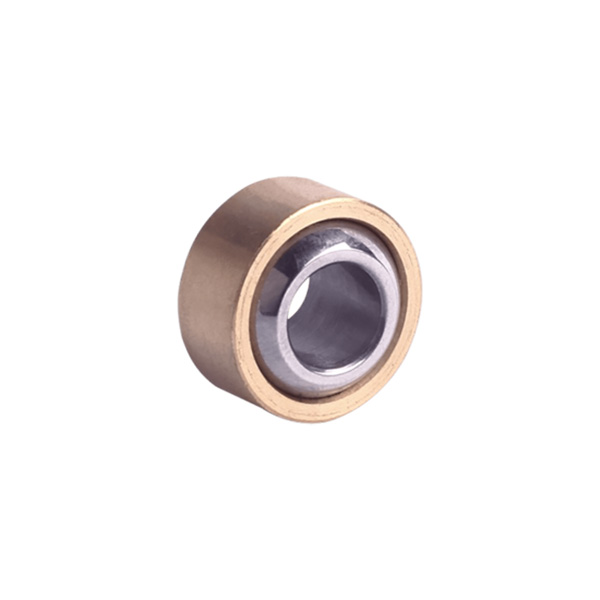

Et radialt sfærisk glideleje er en type glideleje designet hovedsageligt til at understøtte radiale belastninger, mens det tillader rotationsbevægelse og vinkelforskydning mellem tilsluttede komponenter.

Den grundlæggende struktur består normalt af:

En ydre ring med en kugleformet indre overflade

En indvendig ring med en sfærisk ydre overflade

En glidende kontaktflade mellem de to ringe

Det sfæriske design gør det muligt for den indre ring at vippe inde i den ydre ring, hvilket gør lejet velegnet til applikationer, hvor tilpasningsændringer kan forekomme.

Hvordan fungerer sfæriske glidelejer?

I modsætning til kuglelejer bruger sfæriske glidelejer ikke rullende elementer.

Deres funktion afhænger af glidebevægelsen mellem to buede overflader.

Når akslen bevæger sig:

Den indvendige ring roterer eller vipper inde i den ydre ring.

Den sfæriske kontaktflade fordeler belastningen.

Lejet kompenserer for vinkelforskydning.

Dette design giver jævn bevægelse, selv når de tilsluttede komponenter ikke er perfekt justeret.

Hvorfor er radiale sfæriske glidelejer anderledes end traditionelle lejer?

Traditionelle rullelejer er fremragende til højhastighedsrotation, men de har begrænsninger, når de beskæftiger sig med:

Fejljustering

Oscillerende bevægelse

Kraftige stødbelastninger

Begrænset installationsplads

Sfæriske glidelejer er designet til situationer, hvor fleksibilitet og belastningskapacitet er vigtigere end ekstremt høj rotationshastighed.

Hvorfor har sfæriske glidelejer ikke altid brug for rullende elementer?

Mange mennesker forbinder lejer med stålkugler eller ruller. Glidelejer har dog eksisteret meget længere end moderne rullelejer.

Grunden til, at sfæriske glidelejer forbliver meget udbredt i dag, er enkel:

I nogle applikationer er kontrolleret glidning mere pålidelig end rulning.

For eksempel:

Hydrauliske cylindre

Ophængningssystemer

Entreprenørmateriel samlinger

Disse systemer oplever ofte gentagne svingende bevægelser i stedet for kontinuerlig rotation. Rulleelementer er måske ikke altid den bedste løsning, fordi bevægelsesvinklen er begrænset, og belastningen kan være meget høj.

Hovedtyper af radiale sfæriske glidelejer

1. Stål-på-stål sfæriske glidelejer

Dette traditionelle design bruger stålkontaktflader.

Fordele:

Høj lasteevne

Velegnet til tunge opgaver

Kan modstå stødbelastninger

Typiske anvendelser:

Entreprenørmaskiner

Landbrugsudstyr

Industrielle mekanismer

Regelmæssig smøring er dog normalt påkrævet.

2. Vedligeholdelsesfrie sfæriske glidelejer

Disse lejer bruger specielle glidende materialer såsom:

PTFE kompositlag

Fiberforstærkede materialer

Selvsmørende liners

Fordele:

Reduceret vedligeholdelse

Der kræves ingen hyppig smøring

Velegnet til renere driftsmiljøer

3. Sfæriske lejer af stangendetype

Disse kombinerer et sfærisk glideleje med et gevindhus.

Almindelige applikationer:

Kontrolsystemer

Styremekanismer

Justerbare koblinger

Nøgleydelsesegenskaber

Høj belastningskapacitet

Fordi kontaktområdet er større end mange rullelejedesigns, kan sfæriske glidelejer håndtere store radiale kræfter.

De bruges ofte, hvor udstyr oplever:

Kraftig tryk

Chokbelastning

Gentagen bevægelse

Selvjusteringsevne

En af de største fordele er evnen til at kompensere for vinkelforskydning.

Dette hjælper med at reducere:

Ujævn belastning

Kantstress

For tidligt slid

Velegnet til oscillerende bevægelse

Mange maskiner kræver ikke kontinuerlig rotation.

Eksempler omfatter:

Hydrauliske cylindre bevæger sig frem og tilbage

Robotiske led

Ophængskomponenter

Sfæriske glidelejer fungerer godt i disse situationer.

Almindelige anvendelser af radiale sfæriske glidelejer

Byggemaskiner

Brugt i:

Gravemaskiner

Kraner

Læssemaskiner

Jordflytningsudstyr

Disse maskiner genererer store kræfter og hyppige ledbevægelser.

Automotive systemer

Ansøgninger omfatter:

Ophængningssystemer

Styrekomponenter

Link mekanismer

Industrielt udstyr

Findes almindeligvis i:

Hydrauliske systemer

Pressemaskiner

Automationsudstyr

Tunge mekaniske samlinger

Luftfarts- og forsvarsudstyr

Højtydende versioner bruges, hvor pålidelighed og vægtkontrol er vigtig.

Materialevalg til sfæriske glidelejer

Forskellige applikationer kræver forskellige materialer.

Materialevalg påvirker:

Slidstyrke

Korrosionsbestandighed

Belastningskapacitet

Levetid

Faktorer, der påvirker lejets levetid

Belastningsbetingelser

For store belastninger kan fremskynde slid.

Vigtige faktorer omfatter:

Statisk belastning

Dynamisk belastning

Anslagskraft

Smøring

For smurte stål-på-stållejer er korrekt smøring afgørende.

Det hjælper:

Reducer friktionen

Undgå overfladeskader

Forlæng driftslevetiden

Driftsmiljø

Miljøforhold som:

Støv

Fugtighed

Temperatur

Kemisk eksponering

kan påvirke lejeydelsen.

Vedligeholdelsestips

Tjek for for stor frigang

Øget bevægelse eller løshed kan indikere intern slitage.

Oprethold korrekt smøring

For smurte designs, følg passende smøreintervaller.

Efterse tilslutningskomponenter

Da sfæriske lejer ofte er installeret i samlinger, bør omgivende komponenter også kontrolleres for slid.
