Stangender: En dybdevejledning fra valg til installation

Stang ender(også kendt som Heim-led eller roseled) er almindelige mekaniske forbindelseskomponenter, der findes i racerbilsophæng, flykontrolsystemer, industriel automation og endda landbrugsmaskiner. Deres kernefordel ligger i deres sfæriske glidelejedesign, som giver mulighed for vinkelforskydning, mens de bærer belastninger, kombineret med et gevindlegeme til længdejustering.

Denne tilsyneladende simple komponent rummer dog mange faldgruber under udvælgelse, installation og brug. Mange fejl skyldes ikke produktfejl, men snarere fordi delen blev brugt i den forkerte applikation eller installeret forkert. Denne artikel udforsker den tekniske praksis, der er nødvendig for korrekt valg og brug af stangendelejer.

1. Udvælgelse: Grundlaget for ydeevne og lang levetid

At vælge et stangendeleje er langt mere komplekst end blot at "vælge en efter størrelse." Du skal grundigt evaluere belastning, bevægelsestype, miljø, vedligeholdelseskrav og mere.

1.1 Materiale og styrke: Afvejninger for kritiske applikationer

Almindelige stangendematerialer omfatter blødt stål, aluminiumslegering, rustfrit stål og kromolystål. Hver tilbyder tydelige afvejninger i styrke, vægt og korrosionsbestandighed.

Chromoly Steel (f.eks. 4130): Til missionskritiske applikationer som racerbilsophæng og flykontrolsystemer er chromoly stål typisk det første valg. Den tilbyder overlegen styrke og udmattelsesmodstand, hvilket gør den i stand til at håndtere høje belastninger og cykliske belastninger.
Aluminiumslegering (f.eks. 7075-T6): Dens primære fordel er vægtbesparelser. Dens bæreevne er dog sammenlignelig med blødt stål, og den har dårlige forlængelsesegenskaber. Under høje belastninger har den en tendens til at brække i stedet for at bøje, hvilket gør den uegnet til primære lastbærende applikationer.
Rustfrit stål: Giver god korrosionsbestandighed, men styrken varierer betydeligt efter kvalitet. I ætsende miljøer, hvor styrke er altafgørende, skal du muligvis stadig vælge chromolstål med en beskyttende belægning.
Blødt stål: Billig, men har begrænset styrke. Anbefales ikke til nogen strukturelt signifikant bærende komponent.

1.2 Smøredesign: Selvsmørende vs. vedligeholdelseskrævet

Smøremetoden bestemmer direkte vedligeholdelsescyklussen og produktets levetid.

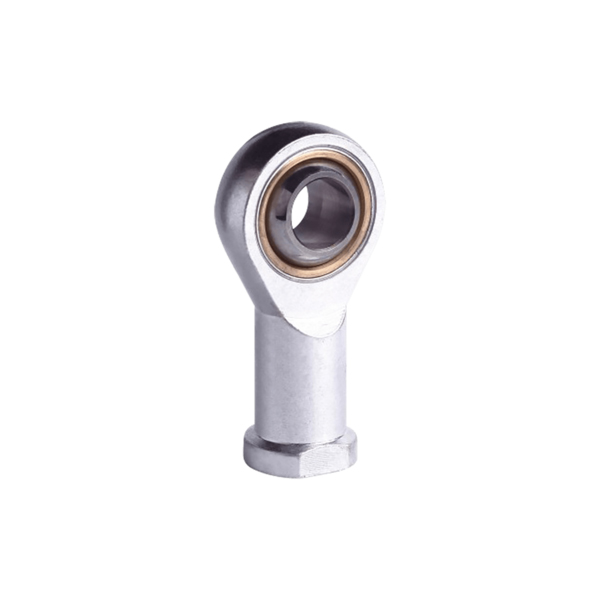

• PTFE (Teflon) foret type (selvsmørende): Har en PTFE stofforing mellem kuglen og huset. Dette er et selvsmørende, vedligeholdelsesfrit design. Vigtigste fordele inkluderer: ingen smøring påkrævet (hvilket også forhindrer tiltrækning af snavs, forlænger levetiden), indre frigang næsten nul (nul slør for højere præcision) og ensartet udbrudsmoment. Eksperter fra Aurora Bearing bemærker, at metal-til-metal stang-ender i sagens natur har spillerum, der øges med slid, hvorimod PTFE-foringer eliminerer indledende frigang for mere ensartet langsigtet ydeevne. I luftfart skal du nøje følge den originale producents reservedelsnummer. Udskiftning af alternativer kan få "afbrydelsesmomentet" til at overskride specifikationerne, hvilket potentielt kan føre til binding af kontrolsystemet og jamming.

• Metal-til-metal type (kræver smøring): Stål/stål eller stål/bronze friktionspar kræver regelmæssig smøring. De er velegnede til applikationer, der involverer vekslende belastninger, moderate oscillerende vinkler og moderate glidehastigheder.

1.3 Belastnings- og bevægelsestype

Forskellige applikationer kræver helt forskellige stangendekarakteristika.

• Højhastighedsrotation + moderat belastning: Prioriter stangenderne med kugle- eller rullelejer for jævn rotationsbevægelse.

• Lav hastighed, tung belastning: Glidende (glidende) stangender er ideelle, i stand til at modstå høje statiske belastninger.

• Oscillerende bevægelse (Small-Angle Swivel): Både PTFE-forede og metal-til-metal glidetyper er velegnede. Bemærk, at PTFE-foringer har begrænset varmeafledningskapacitet under højfrekvent oscillation - konsulter producentens data for specifikke grænser.

2. Installation: Almindelige fejl, der kan være fatale

Korrekt installation er afgørende for at opnå ydeevne og undgå for tidlig fejl. Forkert installation tvinger stangenden til at modstå bøjningsmomenter, den aldrig er designet til.

2.1 Undgå bøjningsbelastninger

Stangendelejer er konstrueret til at bære rene spændings- eller kompressionsbelastninger. Ved korrekt konstruktionsdesign skal du aktivt undgå at udsætte dem for bøjebelastninger.

Classic Error Case: I et dobbelt-wishbone suspension design, der forbinder stødstangen til en stangende på den nedre kontrolarm (LCA). Under bremsning bevæger bremsemomentet sig gennem den nederste arm og pålægger stangenden et massivt bøjningsmoment - dette er ikke dens tilsigtede belastningstilfælde. Den korrekte praksis er at montere stødstangen til lodret/spindelen.
Bundlinjeprincip: Selvom nogle kan overdimensionere stangenderne til at modstå bøjningsbelastninger, er dette i strid med de lydtekniske principper. Ved at eliminere bøjningsbelastninger kan du bruge mindre, lettere stangender, hvilket opnår både ydeevne og vægtoptimering.

2.2 Minimums gevindindgrebslængde

For gevindstangsender (både han- og hungevind), sørg for den absolutte minimumslængde for gevindindgreb – hvis dette ikke gøres, vil det føre til, at gevindet rives eller brækkes ved forbindelsespunktet.

• Vidnehulsmetode: Mange stødstænger har et vidnehul placeret i en afstand på 1 til 1,5 gange gevinddiameteren fra stangens endeflade. For eksempel, med en 1/4-28 tråd, sidder hullet 1/4 tomme fra ansigtet. Efter installationen skal dette hul være helt tildækket (indskruningsdybden skal gå ud over dette punkt), for at forbindelsen kan anses for sikker.

• Praktisk kontrol: Hvis visuel bekræftelse er umulig, skal du bruge en 0,020-tommer sikkerhedswire til at sondere vidnehullet. Hvis ledningen passerer igennem, indikerer det utilstrækkeligt gevindindgreb - dette er absolut uacceptabelt.

• 2.3 Låsning og fastholdelse

• Kontroller møtrik / kontramøtrik: Enhver stangende, der er justeret til sin endelige position, skal sikres med en kontramøtrik og mærkes med momentstribemaling.

• Capture Washer: I højrisikoapplikationer som fly eller racerbiler bør du overveje at installere en skive med stor diameter (f.eks. AN970) på den ene side af stangenden. Hvis stangendehuset revner, og lejet undslipper, kan denne indfangningsskive stadig holde lejet inden for dets monteringspunkt, vedligeholde den grundlæggende kontrolforbindelsesintegritet og forhindre katastrofale fejl.

3. Vedligeholdelse og inspektion

Medmindre en stangende er specifikt designet som "vedligeholdelsesfri", er regelmæssig inspektion den eneste måde at sikre sikkerhed og pålidelighed på.

• Spilinspektion: Den mest intuitive kontrol er følelsen af ​​"sjusk" mellem bolden og huset. For racerbilsophæng, især forreste stangender på fireleds- eller stigestangsopsætninger, der tåler tunge belastninger, skal du jævnligt kontrollere for unormalt slør eller binding.

• Overfladeinspektion: For metal-til-metal-stangender, hvis kugleoverfladen viser misfarvning (brunning, sortfarvning), ruhed eller skævhed, indikerer det, at mikrosvejsning har fundet sted - øjeblikkelig udskiftning er påkrævet.

• Fleksibilitetskontrol: Led stangenden manuelt for at mærke efter eventuelle "klæbepunkter" eller unormal modstandsforøgelse (udbrudsmomentet overskrider grænserne). Dette er en rød linjeindikator i luftfartsapplikationer.

Stang endelejer er de "samlinger", der forbinder mekaniske strukturer. Vellykket påføring begynder med valg af det rigtige materiale og smøretype, lykkes gennem installationsdesign, der undgår bøjningsbelastninger, og sikres ved omhyggelig inspektion af gevindindgreb og indvendigt slør. Uanset om du bygger en racerbil eller en industriel maskine, vil respekten for disse tekniske principper gøre disse små komponenter til pålidelige hjørnesten i dit design – ikke skjulte kilder til fejl.
